Alteon 3408E에서 SLB 설정하는 방법



안녕하세요. ^^

주식회사 아인시스  입니다.

이번 시간에는 알테온 3408E 장비에서 SLB 설정하는 방법에 대하여 알아보는 시간을 가지려고 해요





1. SLB 란 무엇인가?

SLB(Server Load Balancing)는 서버 로드 밸런싱이라는 뜻이며 서버의 부하를 분산시켜 주는 역할을 하여 서비스의 성능을 향상시키고 고가용성을 확보해 주는 기술입니다.

부하 분산 방식에는 RR, LC, HASH 등이 있습니다.

2. 장비 구성 사진

- 위의 사진 ② 장비로 SLB 설정을 해 보았습니다.

3. 네트워크 구성도

사용자가 웹서버에 접근하기 위해 L4가 가지고 있는 SLB VIP를 목적지로 접속을 시도하면 서버1과 서버2로 적용된 알고리즘 방식에 의해 효율적으로 부하분산됩니다.

4. SLB 설정



자! 그럼 SLB 설정을 해보도록 할게요
해당 구성에서는 아래와 같이 vlan, interface, gateway, Service port, 리얼 서버, 그룹, SLB VIP와 같은 필수 설정을 해야 해요

설정을 완료했고 다음은 SLB 서비스가 잘 되는지 확인할 차례예요

위와 같이 설정해 주시면 되요~ 필수 설정은 ④-⑩ 이며, 나머지는 기타 설정이에요

5. web 서버 접속 테스트



사용자 컴퓨터에서 브라우저를 열고 SLB VIP인 http://192.168.10.10 으로 접속을 하시게 되면 웹서버 페이지가 열리게 되요

여기에서는 리얼서버2로 접속된 것을 알 수 있네요







6. SLB 서비스 상태

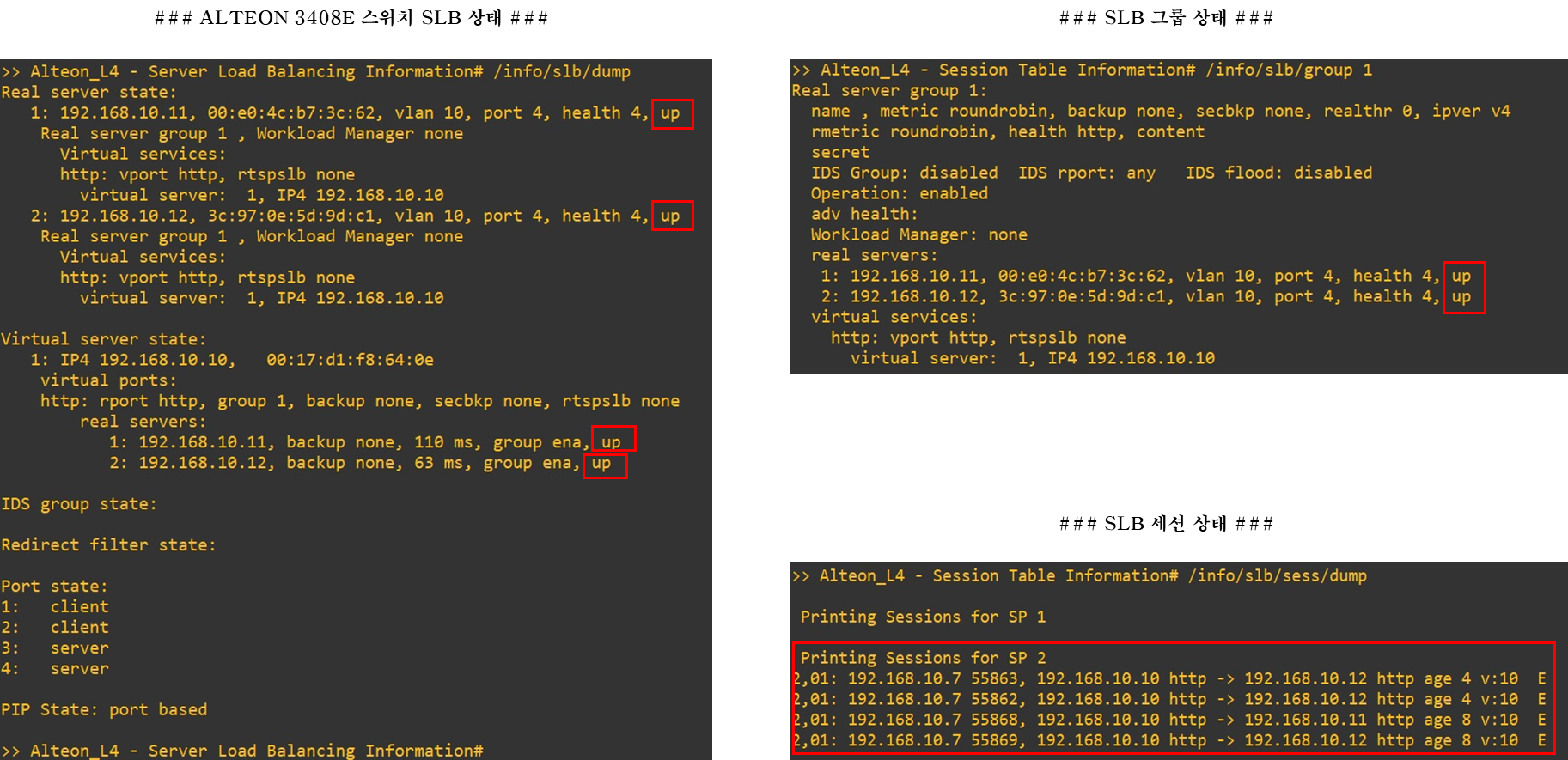

SLB 서비스 상태 확인은 /info/slb/dump, /info/slb/group 1, /info/slb/sess/dump 등과 같은 명령어를 통하여 서비스 상태를 확인할 수 있고 Health 체크 결과 UP으로 서비스가 정상적으로 되고 이루어지고 있음을 확인할 수 있어요



상태 값 "UP"으로 SLB 서비스가 정상이네요

세션 상태를 확인해 보니 리얼 서버 1 IP 192.168.10.11과 리얼 서버 2 IP 192.168.10.12로 라운드로빈 방식으로 효율적으로 부하 분산 되고 있네요

모든 설정이 끝났어요



이번 시간에는 Alteon3408E 장비에서 서버 로드밸런싱 설정하는 방법에 대하여 알아보았습니다.



감사 합니다.
