안녕하세요.
아인시스 정지훈 부장 입니다.
금일은 자주 쓰이지는 않지만 알아두면 정말 유용한 #랜케이블 제작 방법에 대해 알아 보도록 하겠습니다.
일반적으로 랜선이라고 하면, UTP 케이블을 말하는데 현재 가장 많이 사용하는 방식은 #CAT6 (#카테고리6) 방식과 #CAT5e(#카테고리5e) 방식이 있습니다.
CAT6 방식이 최근 방식이고, 더 넓은 대역폭을 지원하는 상위 버젼이기는 하지만 CAT5e 방식을 써도 현재 통신사에서 서비스 하는 1G 방식의 지원까지는 무리가 없기에 이번 포스팅 에서는 CAT5e 랜선 제작 방법에 대해 알아 보도록 하겠습니다.
복잡한 기술적인 내용들은 생략하고 바로 제작 방법으로 고고씽 하도록 하겠습니다.
준비물

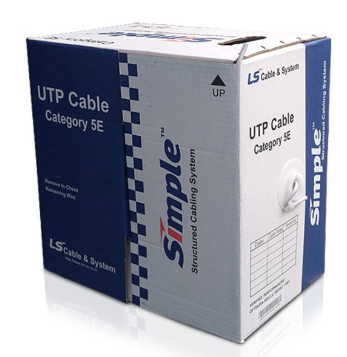

1. 랜 케이블 : 일반적으로 짧은 랜 케이블은 기성품을 사용하는 경우가 많아서 구입해서 쓰는 경우가 많습니다.
랜 케이블 제작은 보통 긴 거리를 필요로 할 경우 자체 제작해서 사용 하기 때문에 하기와 같이 롤 박스로 된 제품을
많이 사용 합니다.

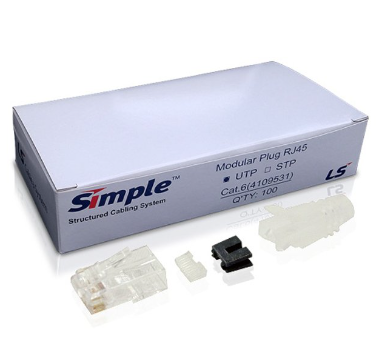

2. RJ45 커넥터와 보호캡 : CAT6 방식과 CAT5e 방식 모두 혼용해서 사용 할 수 있으며, 보호캡을 사용하여 조금 더 캐이블을
안전하게 보호 하며, 보기에도 좋습니다.

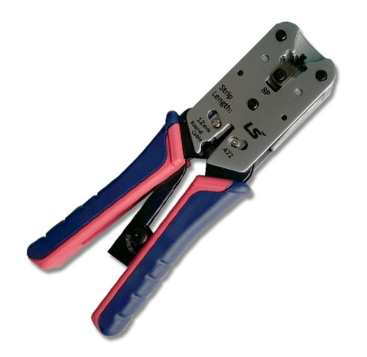

3. 랜툴 : 랜선을 RJ45 커넥터에 결합 시키기 위해서 사용하는 공구 입니다. 없어서는 안될 필수 공구 입니다.
랜케이블 제작 방법
1. 먼저 랜 선이 CAT5e 방식이 맞는지 확인 합니다.

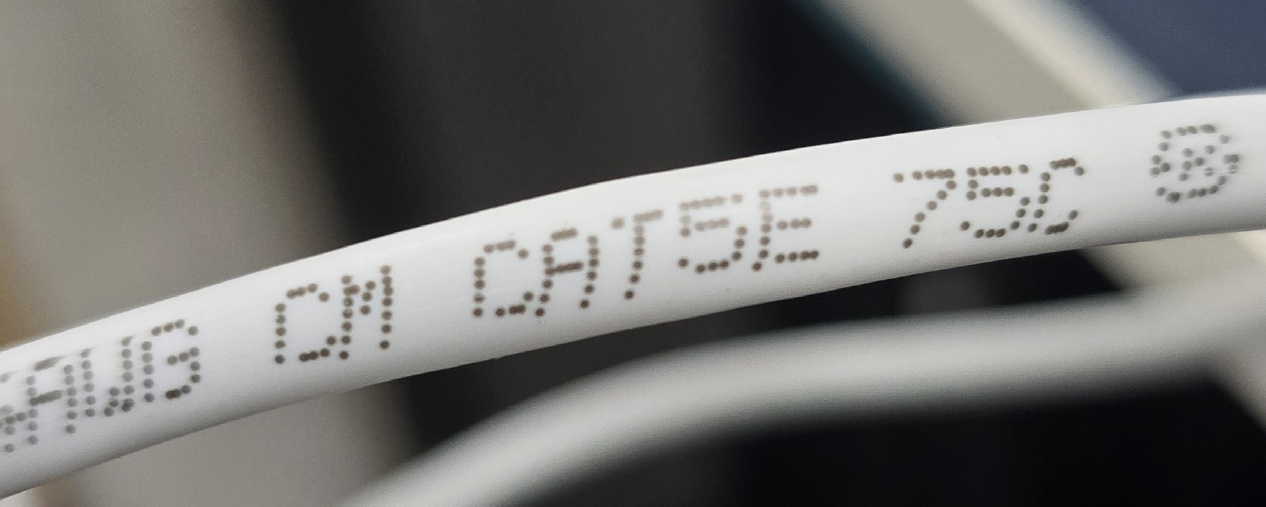

보통 랜선에 하기 사진과 같이 해당 케이블의 방식과 스펙등이 적혀 있으니 참고 하시기 바랍니다.
2. 랜 케이블의 피복을 넉넉하게 약 7cm정도 내부 케이블이 손상되지 않도록 벗겨 줍니다.
이때, 니퍼를 사용해도 되고 가위를 사용해도 충분히 작업이 가능 합니다.

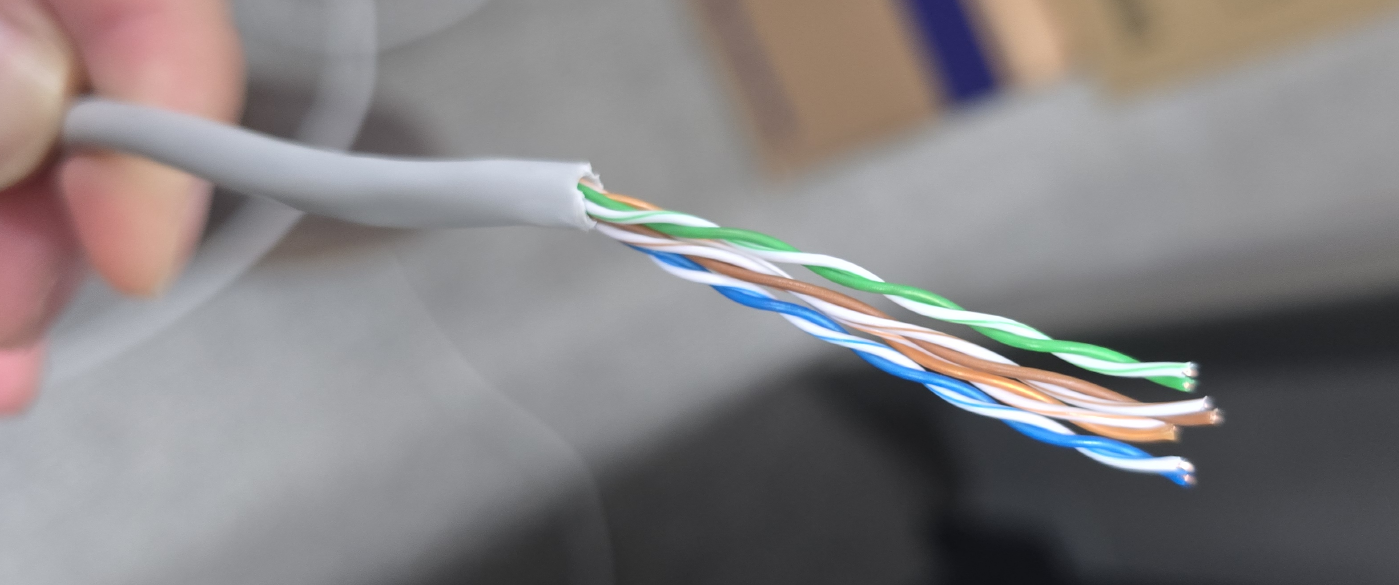

그러면 아래와 같이 Pair 구성 되어 있는 내부 케이블이 보입니다. (주의 사항으로는 겉 피복을 벗길때 내부 구리선이 노출되면
합선의 위험이 있으니 주의 해야 합니다.)
3. 한가닥씩 반듯하게 펴 줍니다.
4. 랜선을 RJ45 커넥터에 아무렇게나 넣으면 안되며, 순서대로 넣어야 합니다.
하기의 참고 자료를 토대로 잘 배치해 줍니다.
* 색상 배열 순서
흰주 / 주 / 흰녹 / 파랑 / 흰파 / 녹 / 흰갈 / 갈
* 주의 사항은 아래 사진을 보시면 흰녹 다음에 녹색이 아닌 파랑색이 배열 된다는 것 입니다.
그 부분을 유의 해서 작업 하시면 됩니다.

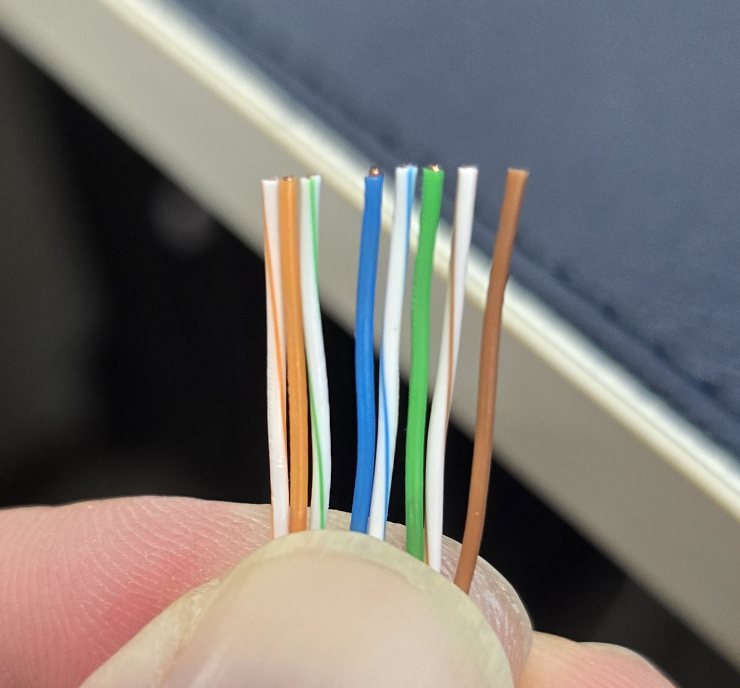

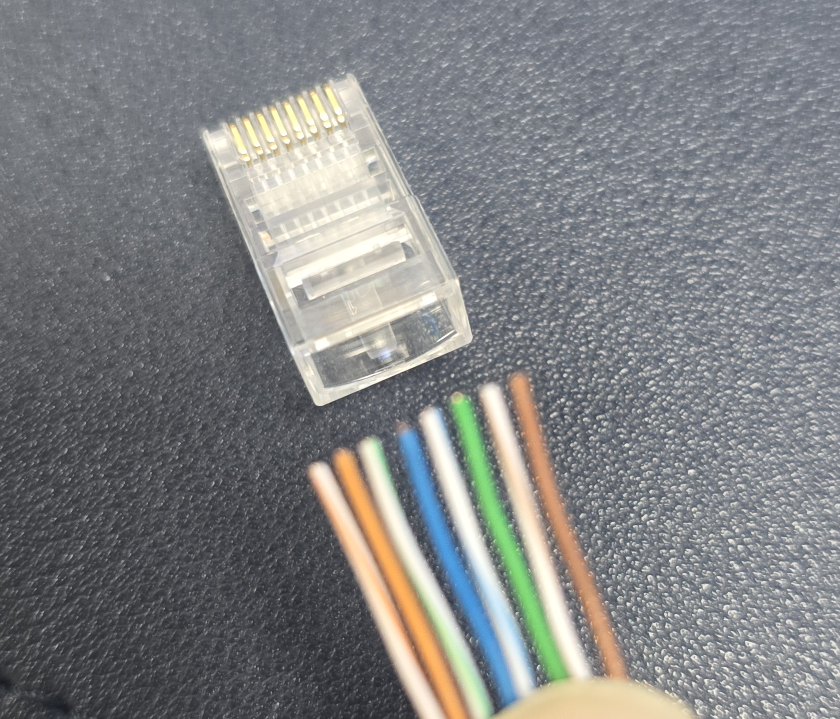

5. 아래 사진은 위의 자료를 토대로 랜 케이블이 정렬된 모습 입니다.
6. RJ45커넥터에 삽입 전 배치에 맞게 가지런히 정렬 해서 모아준 후 하기와 같이 약 1.5CM 길이로 선을 잘라 줍니다.
선을 자를 때는 니퍼로 잘라도 되고 가위로도 잘 잘립니다.
7. 커넥터에 하기와 같은 방향에 맞추어 넣을 예정 입니다.
8. 선을 RJ45 커넥터에 밀어 넣고 랜툴로 찝어서 완성한 모습 입니다.
빨간색 보호캡을 사용하여 케이블을 안전하게 보호하고 보기에도 좋습니다.
9. 완성된 케이블을 뒤에서 본 모습 입니다.
10. 케이블의 한쪽을 작업 하였으면 그 반대쪽도 동일하게 작업을 진행해 줍니다.

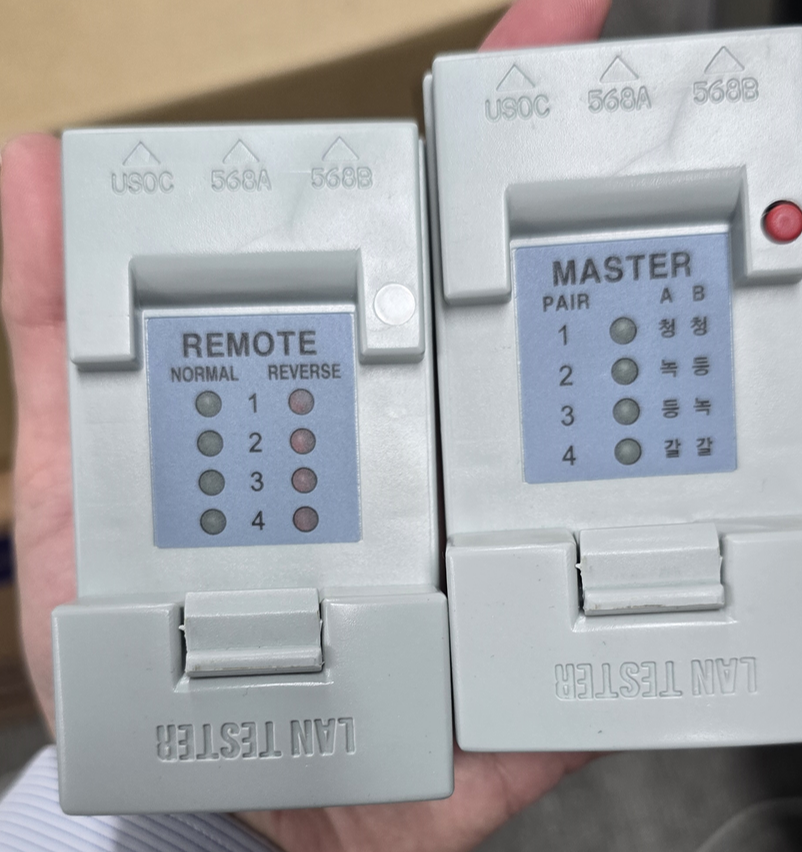

11. 모든 작업이 완료 되었으면, 하기와 같은 랜 테스터기에 양쪽의 랜선을 물려서 테스트를 진행 했을시 이상이 없으시면
사용을 해도 됩니다. (랜 테스터기 사용 방법은 생략)
포스팅을 마치며..
금일은 랜 케이블을 제작하는 방법에 대해 알아 보았습닉다.
제작해서 사용할 일이 그렇게 많지는 않지만, 알아두면 정말 유용하게 사용 할 수 있는 꿀팁이라고 하겠습니다.
아무쪼록 본 포스팅이 많은 분들에게 도움이 되었기를 바라며 글을 마치도록 하겠습니다.
감사 합니다. ^^
