안녕하세요.
주식회사 아인시스 아이엔씨 입니다.
오늘은 SAN swtich Zonning 에 대해서 포스팅 하겠습니다.
San switch는 Server와 Storage 간 "1 대 다" 또는 "다 대 다"의 연결을 위한 장비 입니다.
Network Switch와는 사용 목적부터 다릅니다.
아래는 Storage의 일반적인 연결 방식입니다.
DAS( Direct Attached Stoage)
서버와 Storage를 1:1로 연결 하는 방식
USB 외장 하드 연결 방식을 생각 하시면 편합니다.
SAN ( Storage Area Network )
서버와 Storage를 N:N로 연결 하는 방식
여러대의 서버와 여러대의 Storage를 연결 할때 사용 합니다.
(파일 공유시 별도 HA 솔루션이 필요 합니다. 예 : MSCS, RAC등등)
NAS (Network Attached Storage )
서버와 Storage가 이더넷등의 LAN방식의 네트워크에 연결된 방식입니다.
일반적으로 File System 공유로, 파일서버등에 사용 됩니다.
이중 SAN 연결 방식에 대해 알아 보겠습니다.
TEST할 장비는 Brodcade OEM DS5000B Switch 입니다.
Port 0, Port1 에는 Storage를 연결 하였습니다.
Port 4, Port5 에는 Server를 연결 하였습니다.
Zonning 방식은 크게 2가지 입니다.
WWW zonnig과 Port zonnig 입니다.
이번에는 추천 방법으로 WWW zonning을 해보겠습니다.
먼저 조닝 상태를 확인 합니다.
아무것도 없는 초기화된 상태 입니다.
연결 되어 있는 Port 를 확인 합니다.
WWWN 을 따로 메모 하셔도 됩니다. 이번에는 간단하니 그냥 진행 합니다.

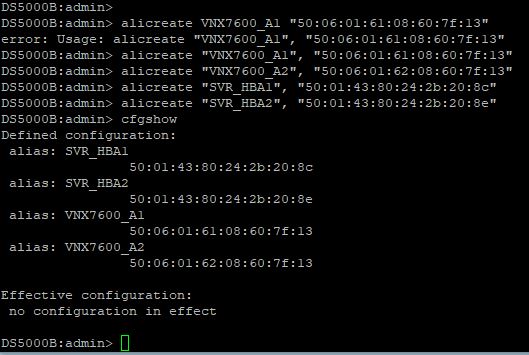

zonning시 WWWN을 매번 적기 어려우니(복사 하셔서 쓰면 됩니다.), Alias를 기능을 사용 하겠습니다.
즉, 어려운 WWWN 대신 쉬운 별명을 지정하여 사용자가 쉽게 식별할수 있게 하는 기능입니다.
다음은 실질적인 zonning 작업 입니다. 1대 2로 해도 되지만, 기본적인 1대1 Zonnig으로 진행 하겠습니다.
(1대 다의 zonning 시 간혹 문제가 발생 되는 경우가 있습니다. 1대1 zonning을 추천 합니다.)
zoneshow 또는 cfgshow 명령으로 확인 합니다.(결과는 동일 합니다.)
zonning된 zone들을 그룹화 시키도록 하겠습니다.(zone이 모여 cfg가 된다고 생각 하면 편합니다.)
cfg(그룹화라고 생각 하시고)를 저장하고, 활성화(enable) 하겠습니다. 다시 활성화 된 상태를 확인 합니다.
이제 Server와 Storage 쪽에서 연결 되어 있는지를 확인 하시면 됩니다
Server에서는 허상 디스크가 하나(또는 여러개-벤더 마다 다름) 보일 것 입니다.
Storage에서는 Server쪽 WWWN이 보일 것입니다. 이후 Server 등록 후 LUN 할당 하시면 됩니다.
오늘은 SAN Switch Zonning에 대해서 알아 보았습니다.
다음에는 Storage에서 LUN 할당 및 Server에 디스크 인식을 해 보도록 하겠습니다.
감사합니다.
